S3066X171RAU12

S3066X171RAU12
概述
● 1U（DC‑MHS 架构）
● 单路 Intel® Xeon® 6500/6700 系列处理器，最高支持 TDP 350W
● 16 个 DDR5 RDIMM 插槽，8 通道（2DPC），最高速率 6400MT/s（1DPC）、5200MT/s（2DPC）
● 12 个前置 2.5 英寸 U.2 PCIe 5.0 x4 NVMe 热插拔硬盘位
● 2 个 2280/22110 PCIe 5.0 x2 NVMe M.2 接口
● 3 个 PCIe 5.0 x16 扩展插槽
● 2 个 PCIe 5.0 x16 OCP3 网卡夹层插槽（支持 NCSI）
● 1 个 1000Base-T 专用服务器管理网口，具备：
● ASPEED AST2600 管理芯片，支持 IPMI 2.0 与 DMTF Redfish 规范
● 双 BIOS 与双 BMC
● TPM2.0 与硬件信任根模块（选配）
应用场景
● 云计算服务
● 内容分发网络
● 网络功能虚拟化

立即联系获取报价

详情介绍

规格参数

下载

外形规格

尺寸

宽 438.5mm (17.2") × 高 43mm (1.7") × 深 770mm (30.3")

处理器

单路 Intel® Xeon® 6700E 系列、6500P 系列及 6700P 系列处理器，最高支持 TDP 350W

处理器插槽

1 个 LGA4710（E2 插槽）

内存

16 个 DDR5 DIMM 插槽，8 通道 (2DPC)，支持 RDIMM/MRDIMM
最高频率：
RDIMM：6400MT/s (1DPC)，5200MT/s (2DPC)
MRDIMM：8000MT/s（仅支持 1DPC）
单条最大容量：256GB (RDIMM)，64GB (MRDIMM)
*MRDIMM 仅支持 Intel® Xeon® 6 P-core 系列处理器

硬盘位

12 个前置 2.5" U.2 PCIe 5.0 x4 NVMe 热插拔硬盘位
* 硬盘位 8～11 仅在搭配 R1S CPU 时可用

内置存储

2 个 2280/22110 PCIe 5.0 x2 NVMe M.2 接口

扩展插槽

1 个 PCIe 5.0 x16 FHHL 单宽插槽
2 个 PCIe 5.0 x16 HHHL 单宽插槽（其中 1 个插槽仅搭配 R1S CPU 时可用）

网络

2 个 PCIe 5.0 x16 OCP3.0 插槽（支持 NCSI）
* 同一时间仅一个 NCSI 插槽可用
*OCP1 插槽仅搭配 R1S CPU 时可用

RAID

支持 NVMe RAID 0/1/5/10（需搭配 Intel® VROC RAID key）

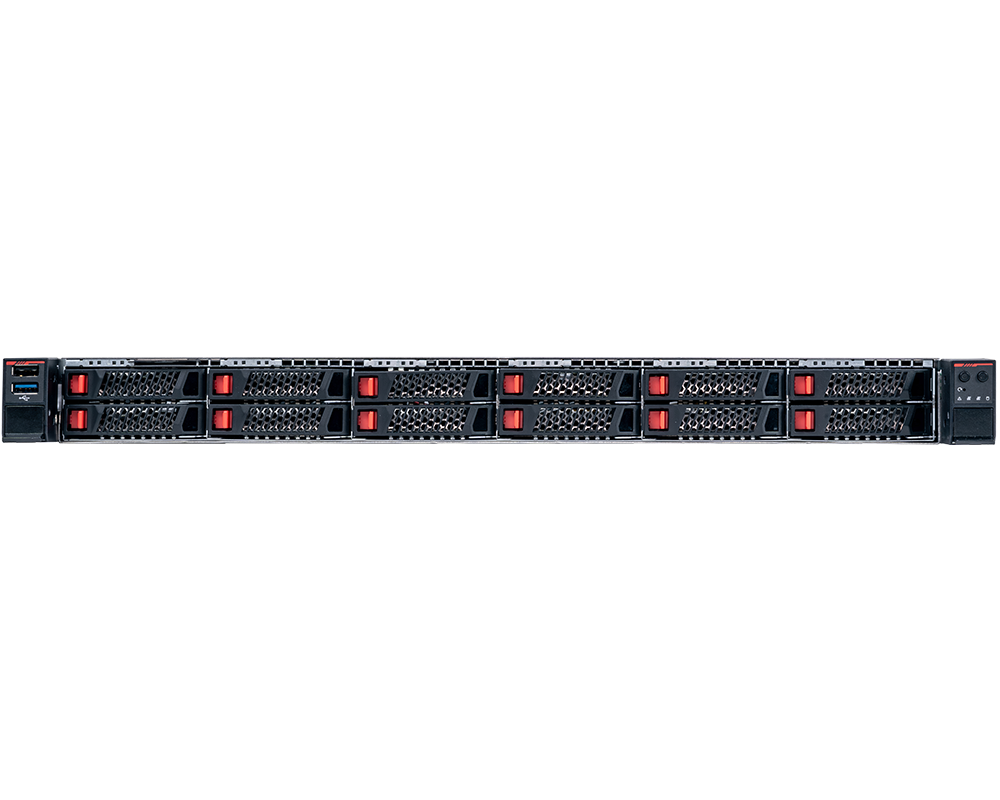

前置 I/O

12 个 2.5" U.2 热插拔硬盘位
1 个 USB 3.0 Type-A 接口
1 个 USB 2.0 Type-A 接口
1 个系统电源 LED 按键
1 个 UID 定位 LED 按键
1 个复位按键
4 个状态指示灯：异常 / 网络 / M.2

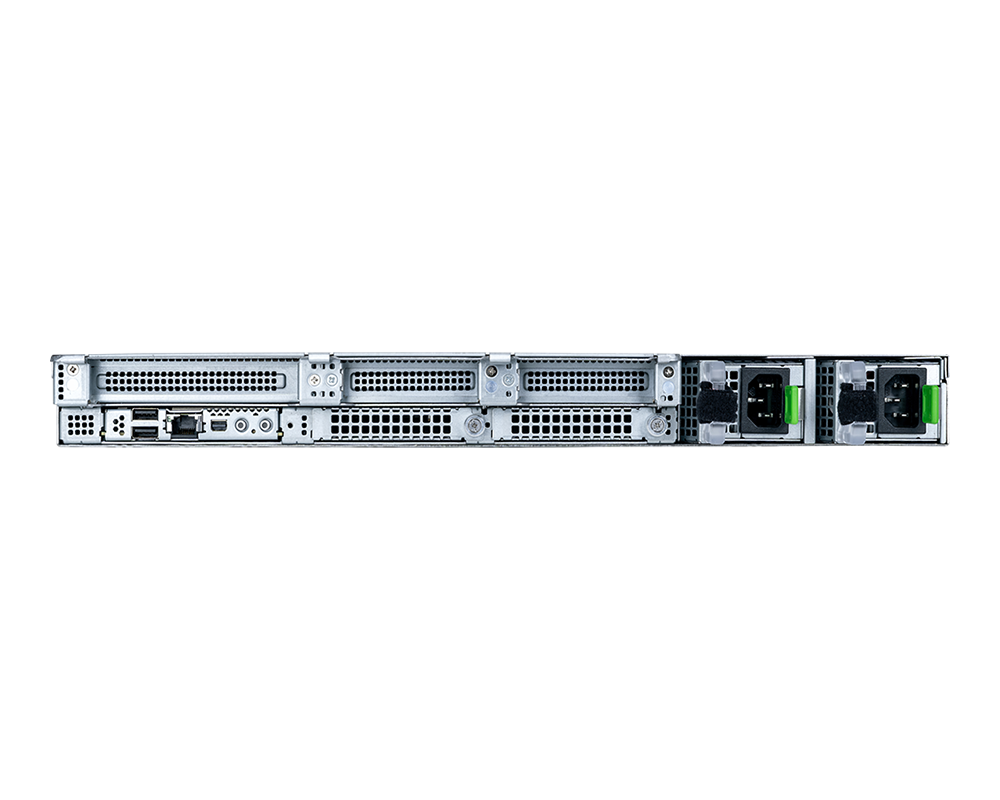

后置 I/O

1 个 1000Base-T 专用服务器管理网口
1 个 COM USB Type-A 接口
1 个 USB 2.0 Type-A 接口
1 个 Mini DisplayPort 接口
1 个电源 LED（绿色）按键
1 个 UID LED（蓝色）按键
1 个状态指示灯：绿 / 红

安全

机箱入侵检测
支持 TPM2.0 模块（选配）
支持 ASPEED AST1060 硬件信任根模块（选配）

服务器管理

1 个 1000Base-T 专用服务器管理网口
搭载 ASPEED AST2600，基于 AMI MegaRAC 固件，支持 IPMI 2.0 与 DMTF Redfish API
双 BIOS 与双 BMC
板载 eMMC 用于 BMC 本地存储

环境

系统工作温度：0°C ~ 35°C (50°F ~ 95°F)
非工作温度：-20°C ~ 70°C (-4°F ~ 158°F)
非工作湿度：5% ~ 85%（非凝露）

电源

1+1 冗余 1500W MCRPS 80PLUS 钛金牌
电源模块尺寸 (宽 × 高 × 长)：60 x 40 x 185 mm
规格：
交流输入：100-110Vac, 12A, 50-60Hz
输出：最大 1000W, DC +12V/81.96A, +12Vsb/3A
交流输入：110-120Vac, 12A, 50-60Hz
输出：最大 1100W, DC +12V/90.16A, +12Vsb/3A
交流输入：200-240Vac, 9A, 50-60Hz
输出：最大 1500W, DC +12V/122.95A, +12Vsb/3A
直流输入：240V, 7.5A
输出：最大 1500W
* 需使用 C13 电源线，为可选配件

散热

1 个 EVAC 风冷模块，支持最高 350W 处理器
8 个 4056 热插拔系统风扇

认证

CE、FCC（A 类）

包装清单

1 台准系统
1 本快速指南
1 套滑轨套件
1 个 CPU 散热器
1 个 CPU 支架 E2A
1 个 CPU 支架 E2B
2 个 CRPS 电源

可选配件

TPM2.0 模块：TPM20-IRS
信任根模块：ROT1
电源线：
C13 1.8m 125V/15A (美规 NEMA 5-15P)：K33-3001359-I45
C13 1.8m 250V/15A (美规 NEMA 6-15P)：K33-3001365-I45
C13 1.8m 250V/16A (欧规)：K33-3001005-I45
C13 1.8m 250V/10A (中规)：K33-3001029-I45
C13 1.8m 125V/13A (日规)：K33-3001346-I45
C13 转 C14 1.8m 250V/15A (美规)：K33-3001360-I45
C13 转 C14 1.8m 250V/10A (欧规)：K33-3001424-I45
DPU 供电线 (8pin ATX, 880mm)：K1G-3008108-V03
RAID 卡数据线 (Slimline SAS 8i 转 MCIO 8i, 730mm)：K1K-3074206-V03
CMA 滑轨：E22-S312030-K32
